PLAN DE FORMATION ELECTRONIQUE

Rappels:
Mathématiques élémentaires:
Opérations, fractions, puissances et racines, multiples et sous multiples.
Puissances de 10, notation scientifique.
Transformation de formules, utilisation de la calculette.

Electrotechnique en courant continu:

Ec53cL’atome, les électrons, conducteurs, isolants, courant électrique.
Loi d’Ohm, relations tension, intensité, résistance, puissance.
Résistances non linéaires, diviseur de tension, groupement de résistances.
Mesures des grandeurs électriques, voltmètre, ampèremètre, ohmmètre (constitution et fonctionnement).
Chimique RadialSources de courant, résistance interne, adaptation à la charge.
Le condensateur, constante de temps, groupements.
Magnétisme, électromagnétisme, self-induction, champ magnétique, loi de Lenz.
L’inductance, constante de temps, groupements.

Electrotechnique en courant alternatif:

Ca50cRappel de trigonométrie, relations dans le triangle, sinus, cosinus, tangente.
Le cercle trigonométrique utilisé pour la représentation du courant alternatif.
Caractéristiques du signal alternatif, valeur efficace, instantanée, maximum, forme d’onde, fréquence, rapport cyclique, temps de montée, etc.
Mesures des grandeurs électriques alternatives, voltmètre, ampèremètre, oscilloscope, fréquencemètre, traceur. (Principes de fonctionnement)
Comportement du condensateur, et de l’inductance en alternatif.
Déphasages et loi d’Ohm en régime alternatif.
Circuits RLC, circuits résonnant parallèles et série, caractéristiques fondamentales.
Transfo toriqueApplications aux filtres, passe haut, passe bas, passe bande, réjecteur. Filtres RC, RL et LC. Courbe de réponse, facteur de qualité.
Rapports de tensions et puissances en décibels. Notions de logarithmes.

Le transformateur: rapport de transformation, transformation d’impédance. Transformateur basse fréquence et haute fréquence, pertes, rapport de transformation, puissance.

Electronique:

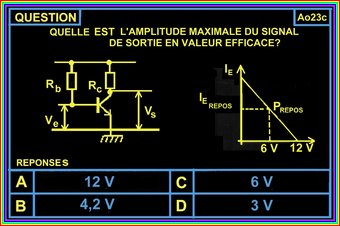

Semi-conducteurs: Ao23c
Pont 10AGénéralités, structure des matériaux de type N et type P.
La jonction PN, étude de la diode, caractéristiques électriques, types de diodes.
Diode de redressement, signal, commutation, Schottky, varicap, transil, tunnel.
Etude de la diode zener, stabilisation de tension. Application.
Etude et application du thyristor (diode contrôlée).
Etude et application du triac, commutation, Cde par angle de phase.

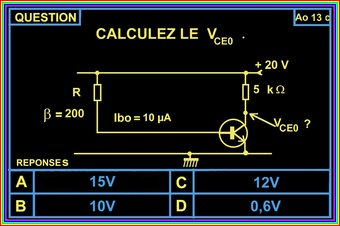

Transistor à jonction: Ao13c
TO3Types PNP et NPN, fonctionnement, paramètres statiques et dynamiques. Quadripôle.
La fonction amplificatrice, les 3 montages fondamentaux, commutation.
Les classes d’amplification A, B, C. Déphaseur, push-pull, contre réaction.
La fonction oscillatrice, différents types d’oscillateurs.
Le transistor en HF, fréquence de coupure, amplification sélective, adaptation d’impédance, oscillations indésirables, neutrodynage.
Étude du générateur à courant constant.

Transistor à effet de champ:Ao16c
Led 3WPrincipe, les 4 types de Mos-Fet, caractéristiques, FET double porte, applications.
Tubes électroniques à vide, principe, diode, triode, tétrode, penthode.
Optoélectronique, Led, photo coupleur, photodiode, photo résistance, afficheur.
Les relais électromécaniques, caractéristiques électriques, type monostable, bistable, modèles spéciaux, au mercure, magnétique (ILS), temporisé, coaxial (HF).

Amplificateur linéaire intégré: Ao112c
(ALI) ancien ampli opérationnel, constitution, caractéristiques d’entrée sortie, montages fondamentaux, suiveur, comparateur, inverseur, non inverseur, sommateur, soustracteur.
Montages caractéristiques, oscillateur, bascule monostable, bistable.
Étude d’un intégrateur et dérivateur de type RC.

Electronique numérique:
CI-DIL-18Principe, les portes de base, inverseur, And, Nand, Or, Nor, Or exclusif, Nor exclusif, table de vérité.
Application circuit monostable, oscillateur.
Codage, bit, octet, code binaire naturel, code BCD, ASCII, et hexadécimal.Cf34c
Logique combinatoire simple.
Logique séquentielle, bascules, type RS, D, JK.
Compteurs binaires et décimaux, codeur, décodeur.
Registres parallèle et série, mémoire de base.
Convertisseur CAN, CNA (principe).
Etude et application du timer NE555

Transmission de données:
Transmission série, trame et protocole, contraintes d’une liaison série filaire.
Modulation et démodulation, modulation d’amplitude, de fréquence, de phase.
Notion de transmission synchrone et asynchrone.
Démodulateur à filtres, principe du démodulateur à PLL. Etude du démodulateur LM567.

Radiotechnique:

Tx2cOscillateur HF, principe, types, hartley, colpitts, oscillateur à quartz.
Modulation du signal HF, modulation AM, BLU, FM, Phase, et télégraphie. Spectre occupé par les différents systèmes de modulation.

Émission Radiofréquences:
Constitution et principe, VFO, mélangeurs, multiplicateur de fréquence, synthétiseur. Emetteur AM, BLU, FM (principe).
gridip1Rappel des classes d’amplification A, B, C. filtres de sortie.
Appareils de test et mesures utilisés en HF: ampoule de hertz, charge non rayonnante, mesureur de champ, grid-dip, sonde détectrice, et à capacité variable, sonde magnétique, wattmètre HF, fréquencemètre numérique, oscilloscope. Principe.
Rx60cÉtude et mesures sur un émetteur VHF – FM à multiplication de fréquence

Réception Radiofréquences:
Constitution et principe, superhétérodyne, changement de fréquence, amplification moyenne fréquence. Schémas blocs.
Démodulation AM, BLU, FM, CW (principe).
Etage d’entrée, fréquence image, filtres MF, Cde automatique de gain (CAG) circuits squelch, S-mètre, RIT.
Étude et mesures sur un récepteur VHF-FM à double conversion.

Lignes de transmission HF:LA32c
guide1Symétriques et asymétriques, câbles coaxiaux, ligne expérimentale de lécher, impédance caractéristique, pertes, vélocité.
Ligne ouverte ou en court-circuit, propriétés de la ligne quart d’onde, et demi onde, adaptation d’impédance, mesures sur les lignes, TOS-mètre, ROS-mètre, wattmètre bidirectionnel.
Transformateur d’impédance, boites d’accord.

Propagation:
L’onde électromagnétique, onde directe, réfléchie, longueur d’onde, polarisation, atténuation.
Propriétés de l’ionosphère, zone de silence, propriétés des ondes en fonction de la fréquence.La52c

Systèmes rayonnants, antennes:
antennesAntenne de référence, le dipôle. Antenne isotropique, caractéristiques courant, tension, gain, diagrammes de rayonnement.
Antennes à éléments, principe, gain, impédance, puissance apparente rayonnée, polarisation, effet de sol.
Antenne quart d’onde, ground plane, radians, impédance, antennes raccourcies, antennes multi bandes, antenne à 2 éléments (HB9CV).

Diapos extraites du CD-AMAT réalisé par notre regretté F1MHS (RCN-EG)
