F1ZHQ: Relais Intercom de Nancy

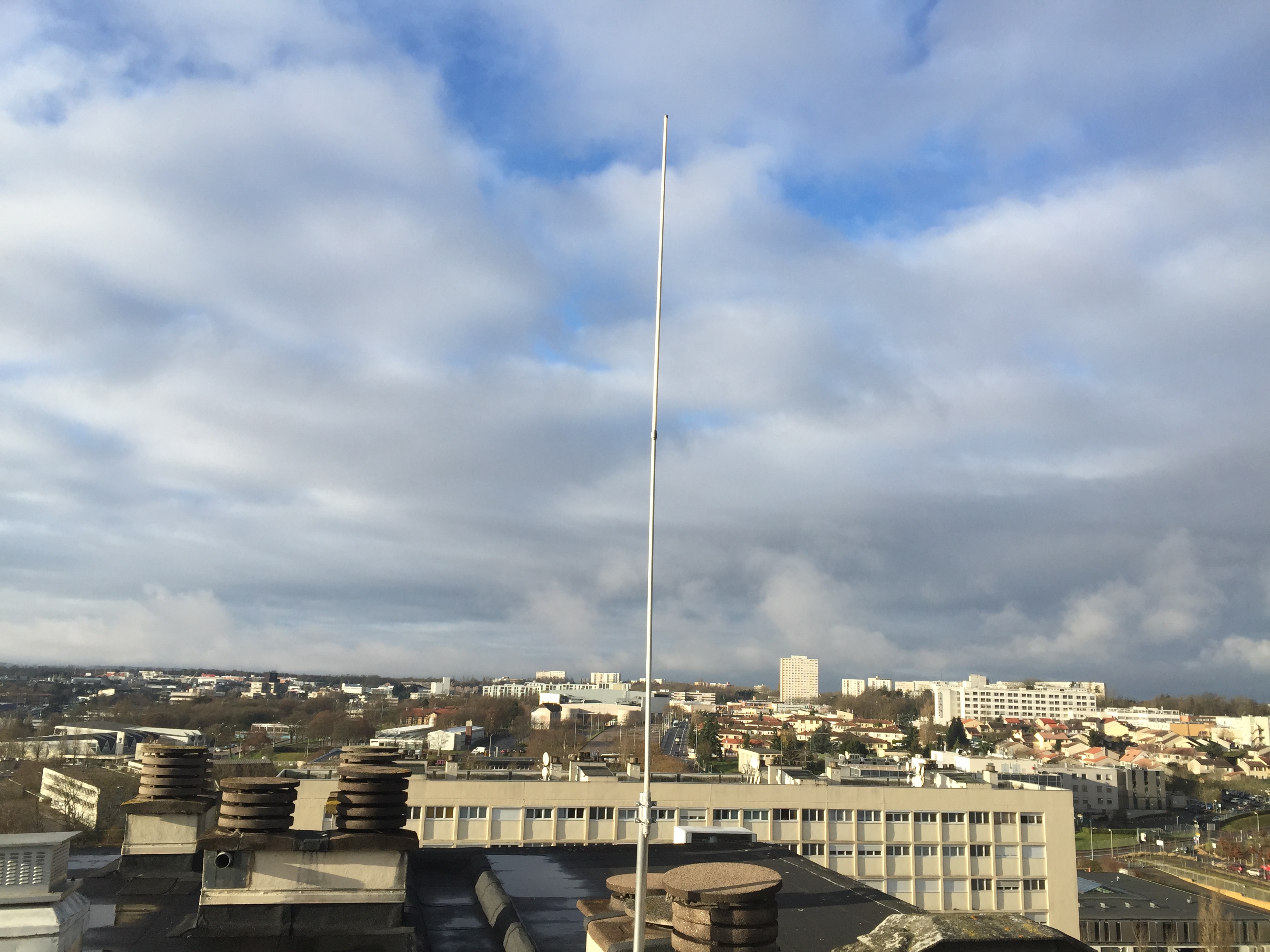

IMG_0566F1ZHQ est un relais UHF analogique qui se trouve sur les hauteurs de Nancy.
Fréquence: 439.200 avec un shift de -7.6 Puissance 10W
CTCSS: 88.5Hz
La particularité de ce relais est la voie VHF.
Lorsque le relais est au repos, la voie VHF est utilisée pour le relais APRS.
L’interface WX3in1 est paramétrée en digipeater WIDE 1-1 et LOR 1-7

Lorsque le relais UHF est en service, la voix VHF est sur 145.300 Mhz (Fréquence par défaut)
Vous avez la possibilité de changer cette fréquence par code DTMF
Cette fonctionnalité permet l’interconnexion du relais F1ZHQ vers d’autres relais
Exemples:
– Vous souhaitez interconnecter F1ZHQ sur le relais de Thionville par la voix VHF qui est sur 145.225 Mhz
=> Composer le code DTMF 5225 (5 pour les Mhz 225 pour les khz)
Le relais vous répond OK en CW si votre code DTMF est correct, sinon HI en cas d’erreur.

– Vous souhaitez interconnecter F1ZHQ sur le relais des Vosges qui est sur 145.6625 Mhz
=> Composer le code DTMF 5662 (5 pour les Mhz 662 pour les khz)
Après la réponse de F1ZHQ, envoyer le 1750Hz pour mettre en service le relais des Vosges

A la fin du QSO, le relais UHF s’arrête après 10 secondes mais la voie VHF reste sur sa fréquence encore 20 secondes.
Pendant cette période, il est toujours possible de déclencher le relais par la voie VHF
Après, la voie VHF repasse en APRS

Voici la liste des fréquences VHF autorisées

145.2125, 145.225, 145.2375, 145.2625, 145,275, 145.2875,145.300
145.500
145.6125-, 145.625-, 145.6375-, 145.650-, 145.6625-, 145.675-, 145.6875-,
145.700-, 145.7125-, 145.725-, 145.7375-, 145.750-, 145.7625-, 145.775-, 145.7875-

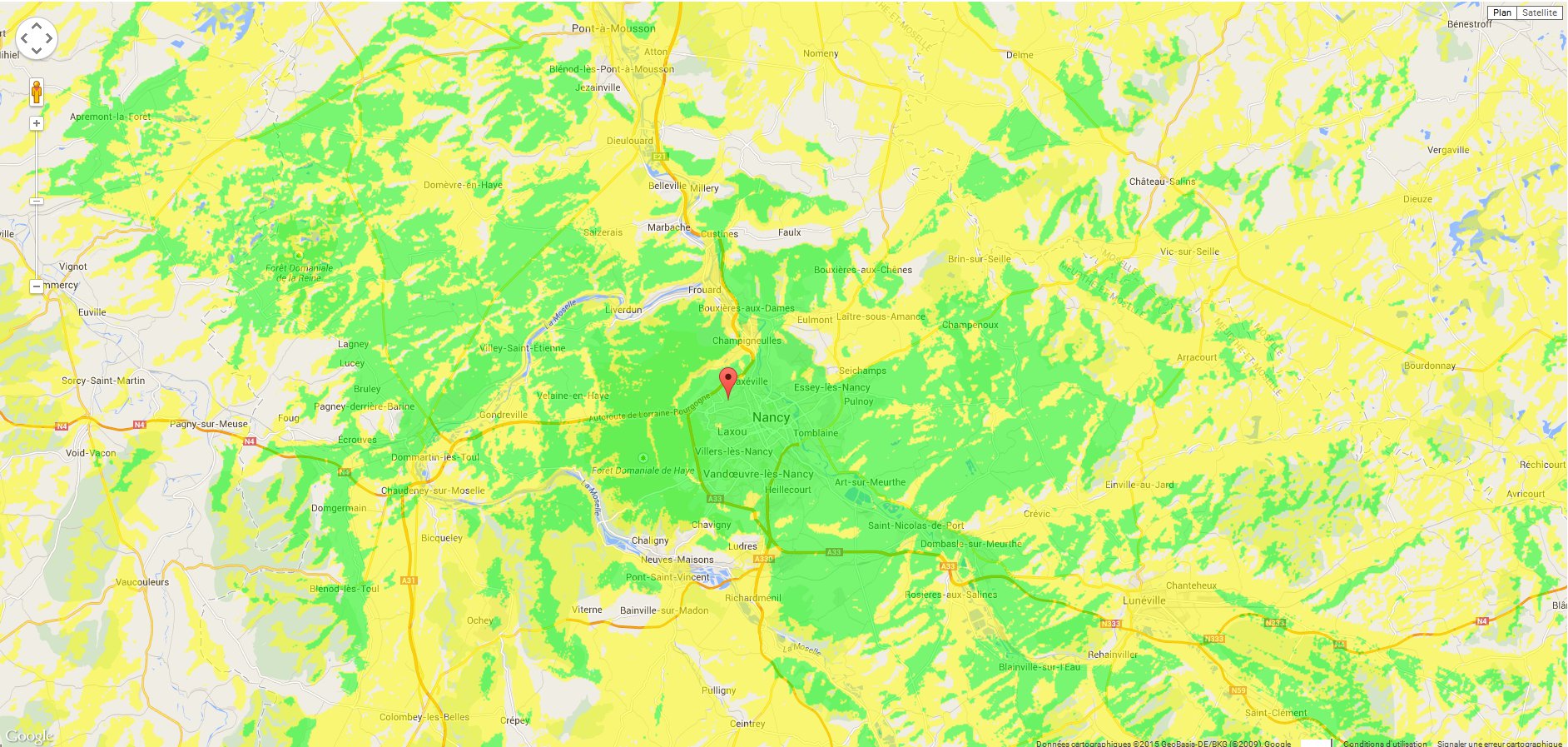

Voici la couverture Théorique en UHF (en mobile)

F1ZHQ_UHF

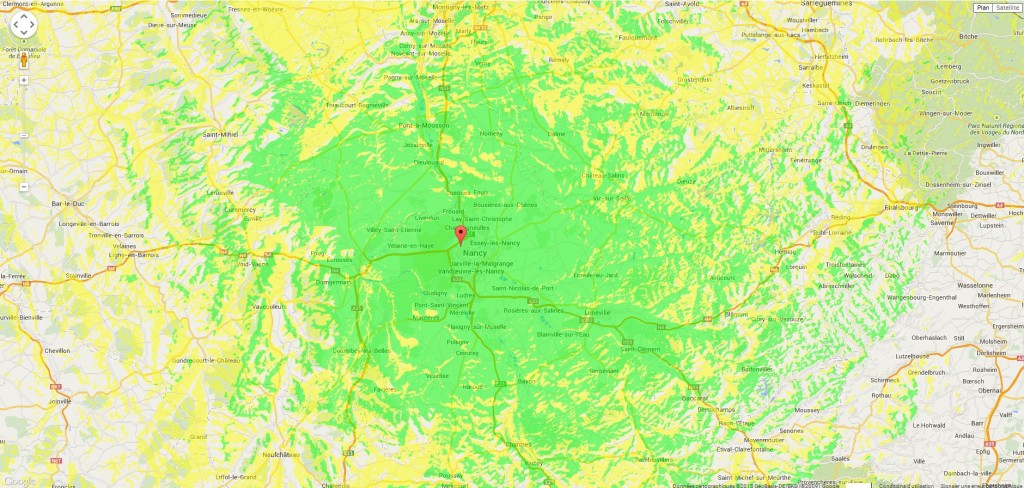

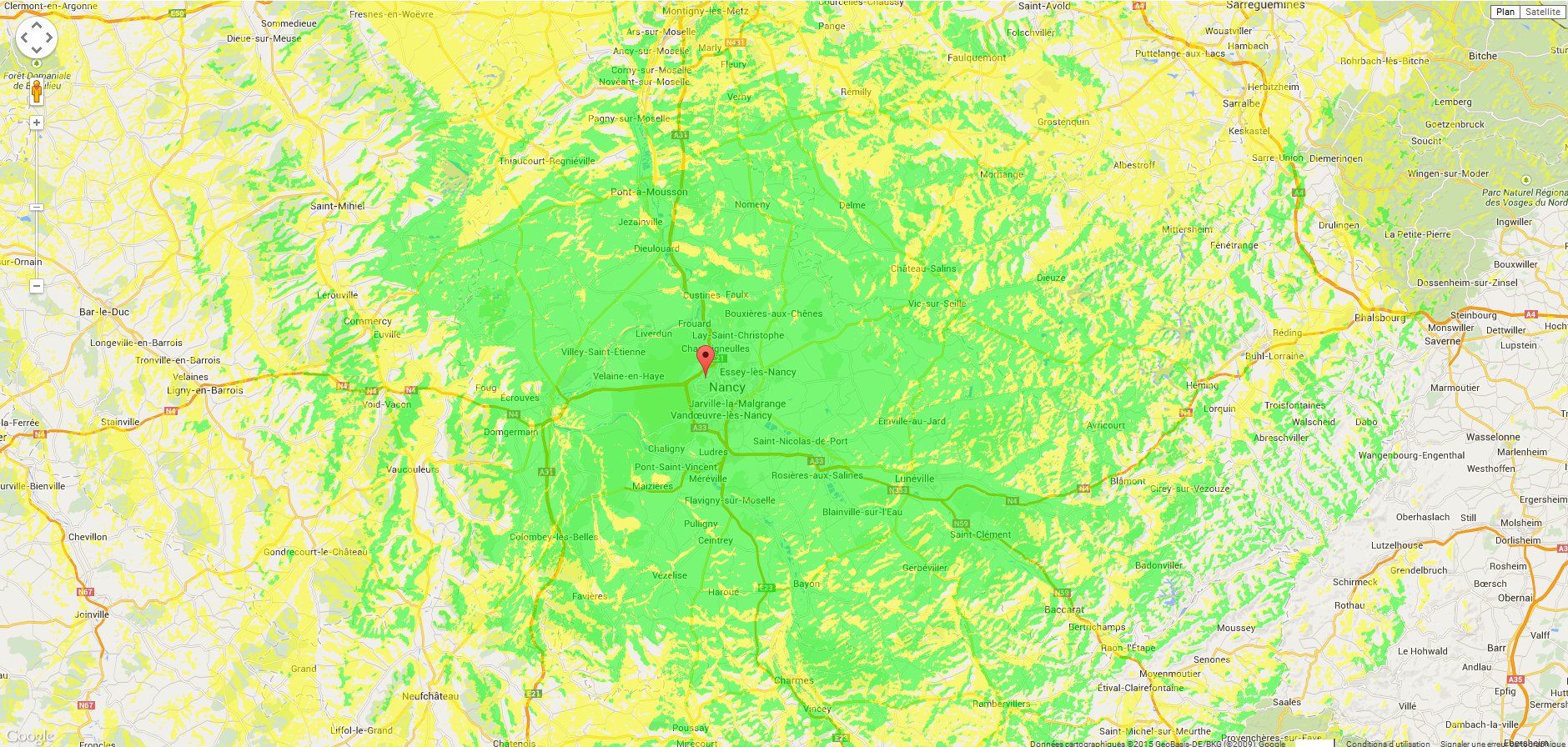

Voici la couverture VHF:

F1ZHQ_VHF

Attention, Merci de respecter les QSO en cours
